Utgaver av modellene PA215W og PA217W (Android)

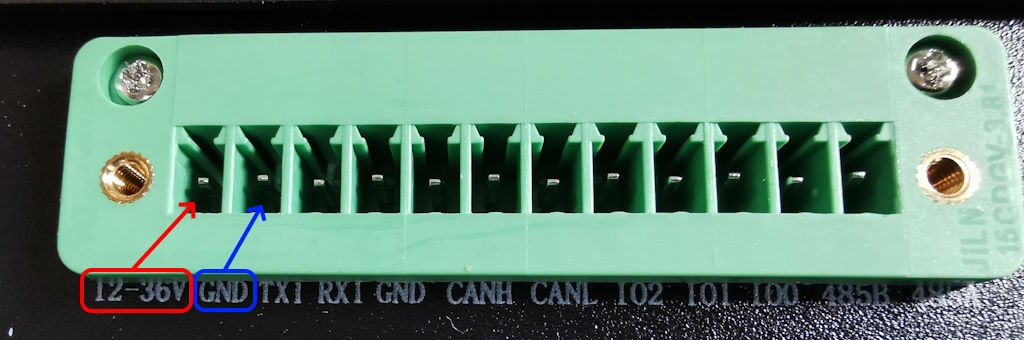

12-pins grønn konnektor på panelet kan ha noe uklar betegnelse vedr. strømforsyning.
Pinnedefinisjonen for DC inn er som følger:
Pin 1: 12-36VDC
Pin 2: GND (minus)

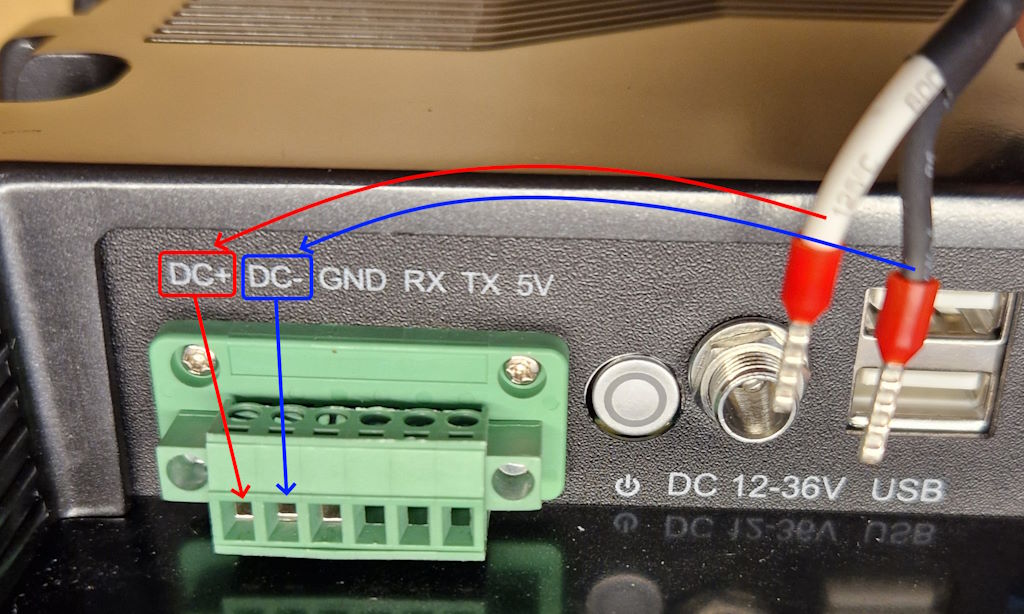

Utgaver av PX215 etc (Windows)
På 6-Pin grønn konnektor er Pin 1 og 2 satt av til DC inn (12-36VDC).
Pin 1: DC+ (12-36VDC)
Pin 2: DC- (minus)
Med vår strømadapter (Varenr: 509000001500) skal hvit ledning kobles til + og svart til -.
