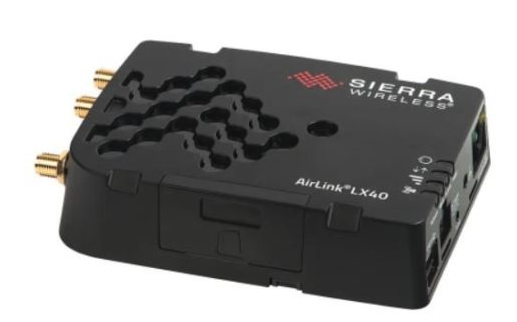

Inductive Automation støtter offisielt tre Airlink-enheter: RV50/RV50X, RV55 og LX40. Autic System AS har standardisert på LX40, og du finner denne tilgjengelig i vår webshop.
Oppsettet nedenfor er det vi kjører med selv, man bør også gjennomgå oppsettet og gjøre seg kjent med router for eventuelt å stenge av de tjenestene man ikke bruker, eller for tilpasninger dersom dette oppsettet ikke skulle passe for deres applikasjon.
Grunnoppsett i Ignition finner du i hjelpen her:
SMS Notification Profile | Ignition User Manual
Se også Inductive University for insformasjon om oppsett av brukere, rosters og profiler.
- https://inductiveuniversity.com/video/sms-notification-profile
- https://inductiveuniversity.com/video/notification-users
- https://inductiveuniversity.com/video/on-call-rosters
-
https://inductiveuniversity.com/video/alarm-pipeline-overview
Forberedelser
Første oppsett av router gjøres via Ethernet:
-
IP: 192.168.13.31:9443
(NB: I noen firmware versjoner endres porten til 9191, test dette dersom du ikke får kontakt) -
Brukernavn:
user - Passord: Printet på baksiden av routeren

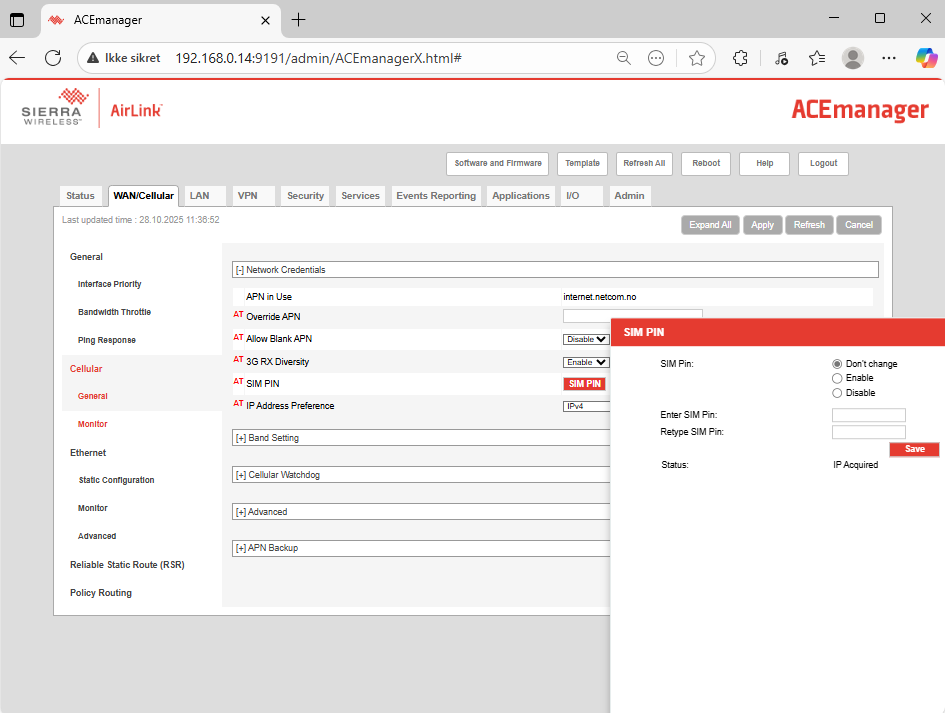

- SIM-kort: Slå av PIN-kode, eller legg inn koden under WAN → Cellular → General. Data-SIM kommer ofte uten PIN så da kan du hoppe over dette punktet.
Firmwareoppgraderinger i LX40 har endret noe på brukergrensesnittet. Denne veiledningen tar utgangspunkt i:
- ALEOS Software Version: 4.18.1
- Radio module type: WP7702 eller WP7706

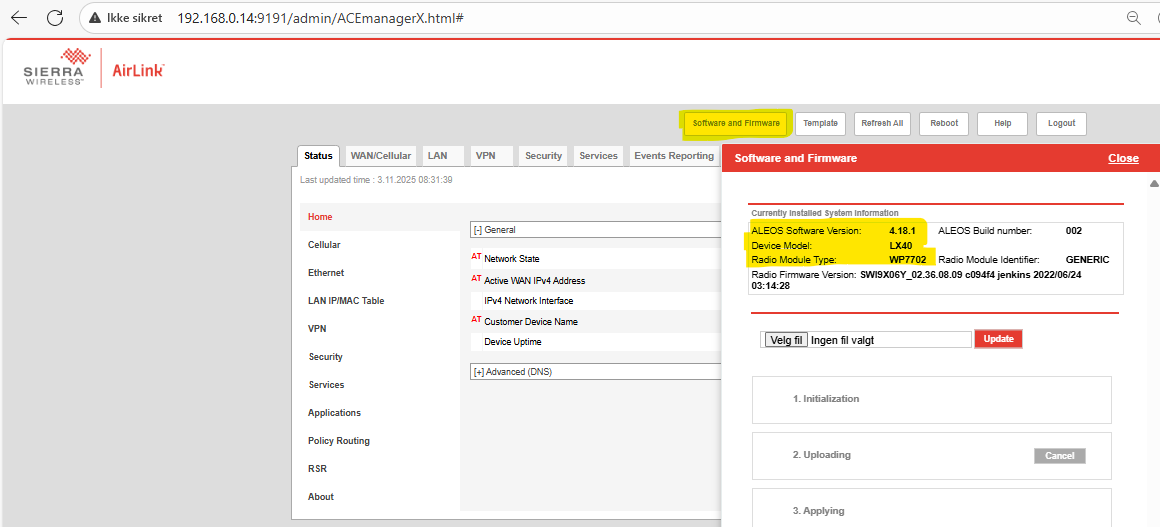

Du kan enkelt finne din versjon her ved å gå inn på "Software and Firmware":
Nye versjoner finner du her:
https://source.sierrawireless.com/resources/airlink/software_downloads/lx/lx-firmware-list
Nettverk

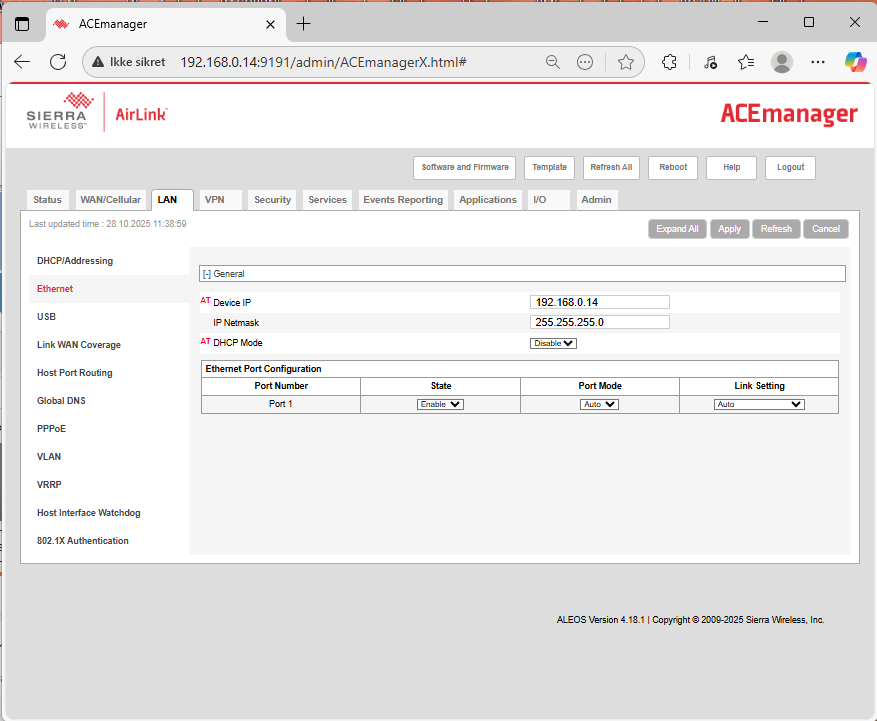

Gå til "LAN" - "Ethernet" og sett en fast IP, sett DHCP mode til "Disable"
Generelle innstillinger

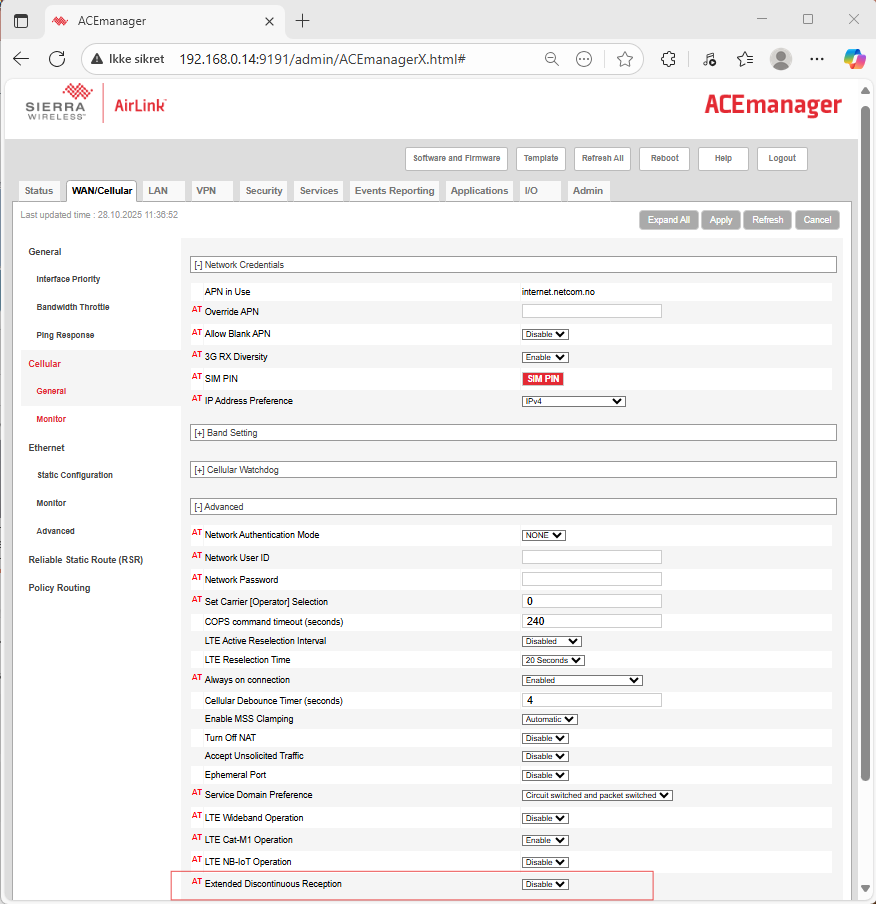

For radio WP7702 så finnes det en dvaleinnstilling, denne må vi deaktivere: Extended Discontinuous Reception (WAN → Cellular → General) – denne strømsparefunksjonen kan hindre mottak av SMS.

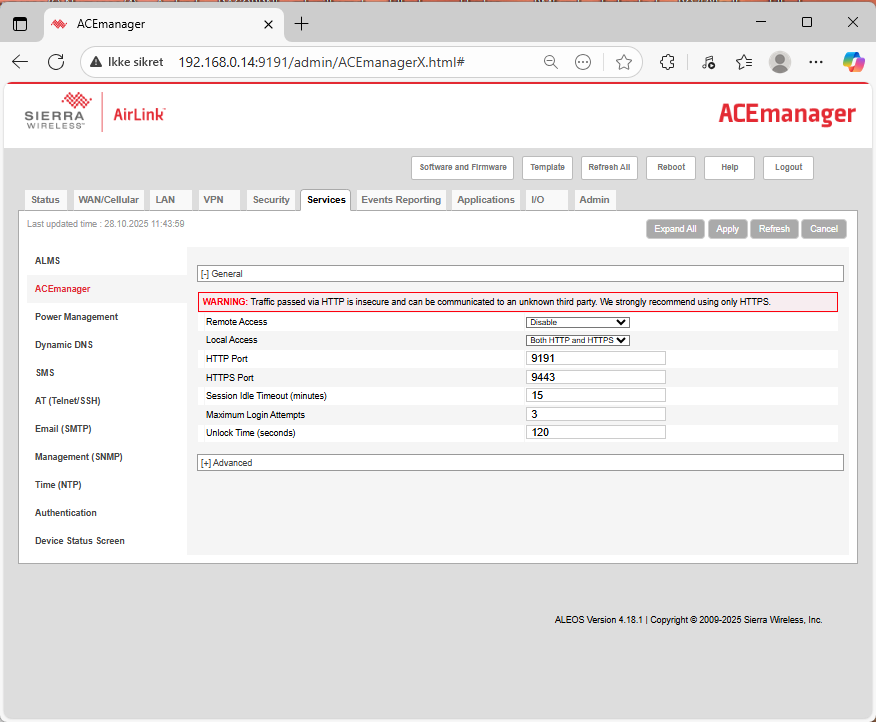

Deaktiver ACEmanager (Services → ACEmanager) – brukes til fjernadministrasjon.

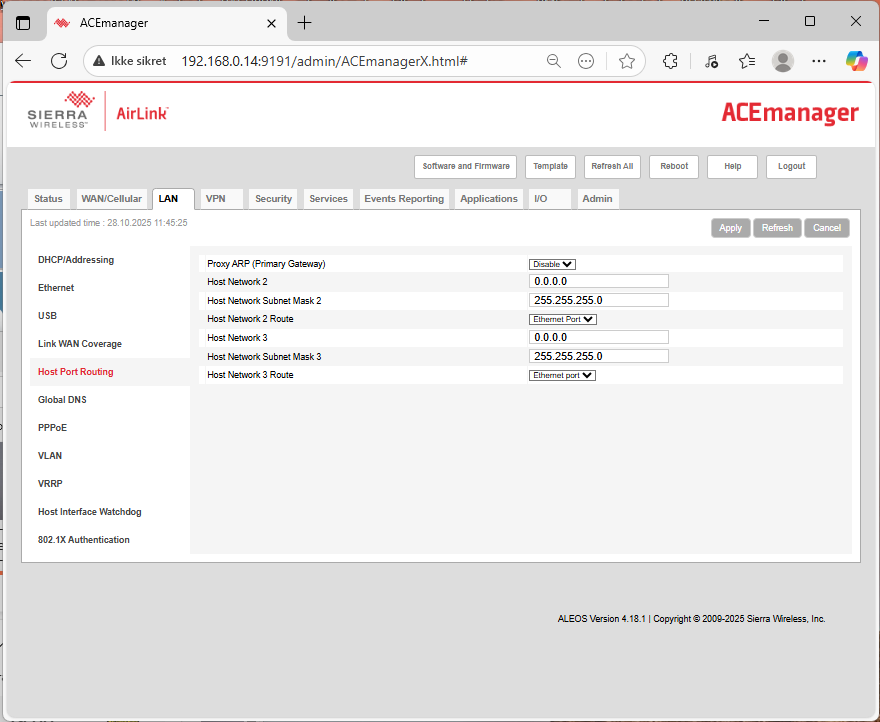

Sjekk at Host Port Routing er deaktivert (LAN → Host Port Routing).

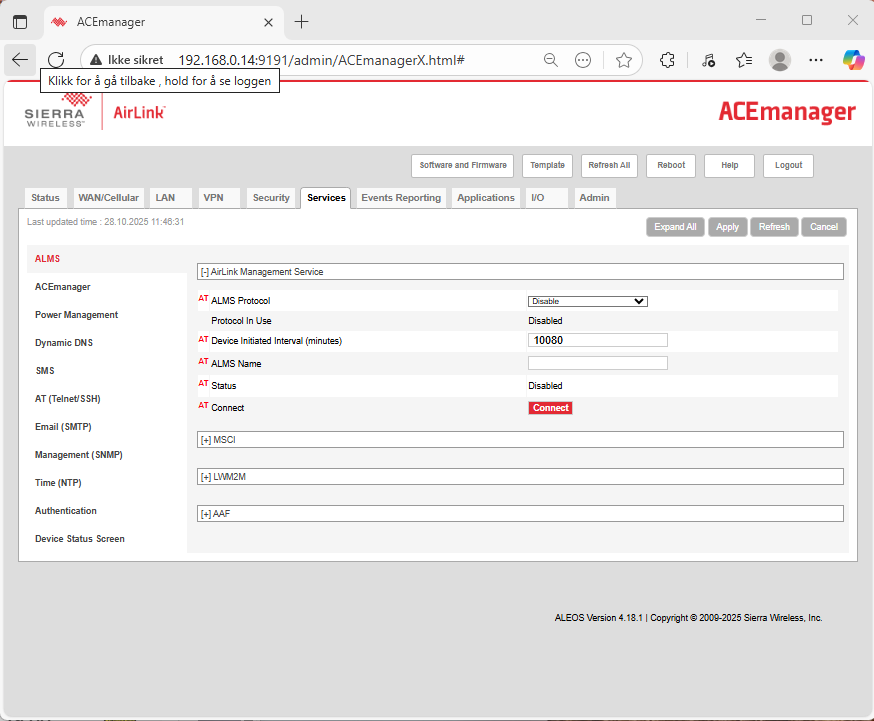

Deaktiver ALMS-protokollen (Services → ALMS) – brukes til fjernadministrasjon.

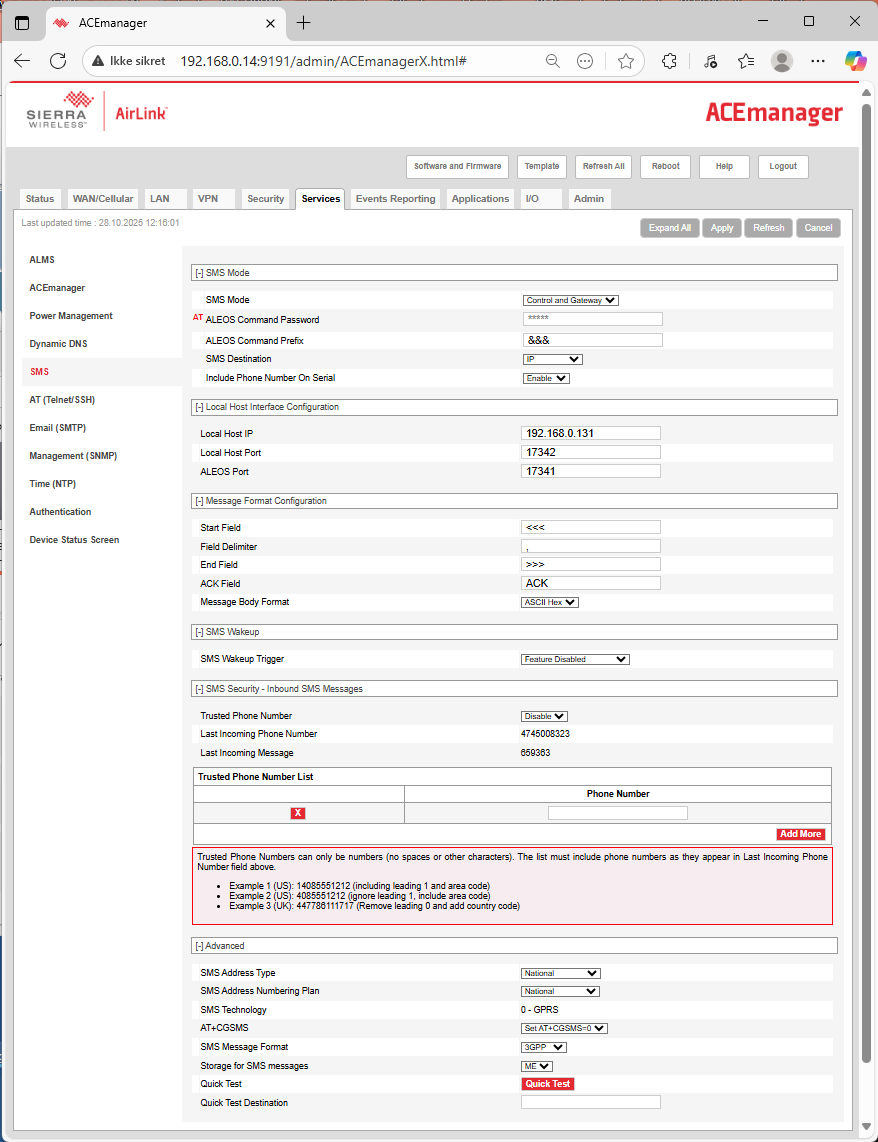

SMS settings
Konfigurer portene / IP til ignition server, samt parametere for SMS-meldinger:
- SMS Mode: Control and Gateway
- ALEOS Command Password: 12345
- Local Host IP: IP-adressen til Ignition-serveren
- Local Host Port: 17342
- ALEOS Port: 17341
- SMS Address Type: National
- SMS Address Numbering Plan: National
- AT+CGSMS: Set AT+CGSMS=0
- SMS Message Format: 3GPP
- Storage for SMS Messages: ME
Husk å restarte routeren etter at endringer er gjort. Routeren tar et par minutter å boote, så vær litt tålmodig!
Du kan teste å sende ut en melding med "Quick Test Destination" funksjonen, husk å legge på "47" som prefiks på nummeret.
Feilsøking
Dersom alarmene ikke sendes ut, sjekk følgende:
- PIN-kode på SIM-kort
- Dekning / aktivert SIM
- Brannmurinnstillinger på Ignition server
- Systemlogg i Ignition
- Kjør Wireshark på serveren og overvåk trafikk på UDP-portene 17341 og 17342
